Serviços de Cabeamento Estruturado de Redes
O alicerce invisível da conectividade moderna
Introdução
Na era da informação, a base para o funcionamento eficiente de empresas, instituições educacionais, hospitais e ambientes residenciais é a infraestrutura de rede. O cabeamento estruturado de redes surge como um dos principais pilares para garantir conectividade, organização e escalabilidade dos sistemas de comunicação de dados, voz e imagem. Este serviço, muitas vezes invisível aos olhos de quem utiliza computadores, telefones ou dispositivos móveis, é essencial para que as soluções tecnológicas operem com segurança, agilidade e confiabilidade.
O que é Cabeamento Estruturado?
Cabeamento estruturado refere-se ao conjunto de cabos, conectores, dispositivos e práticas de instalação padronizadas que permitem a transmissão de dados, voz e imagens em um edifício ou campus. Diferente do cabeamento convencional, que pode ser instalado de forma improvisada e sem planejamento, o cabeamento estruturado segue normas internacionais (como EIA/TIA e ISO/IEC), garantindo desempenho e flexibilidade para expansões ou mudanças futuras.
Componentes do Sistema de Cabeamento Estruturado
· Cabeamento horizontal: liga os pontos de acesso (como estações de trabalho) até o painel de distribuição.
· Cabeamento backbone: conecta diferentes áreas de distribuição, telecomunicações e equipamentos principais.
· Pontos de consolidação: caixas ou painéis que facilitam futuras mudanças ou expansões no layout.

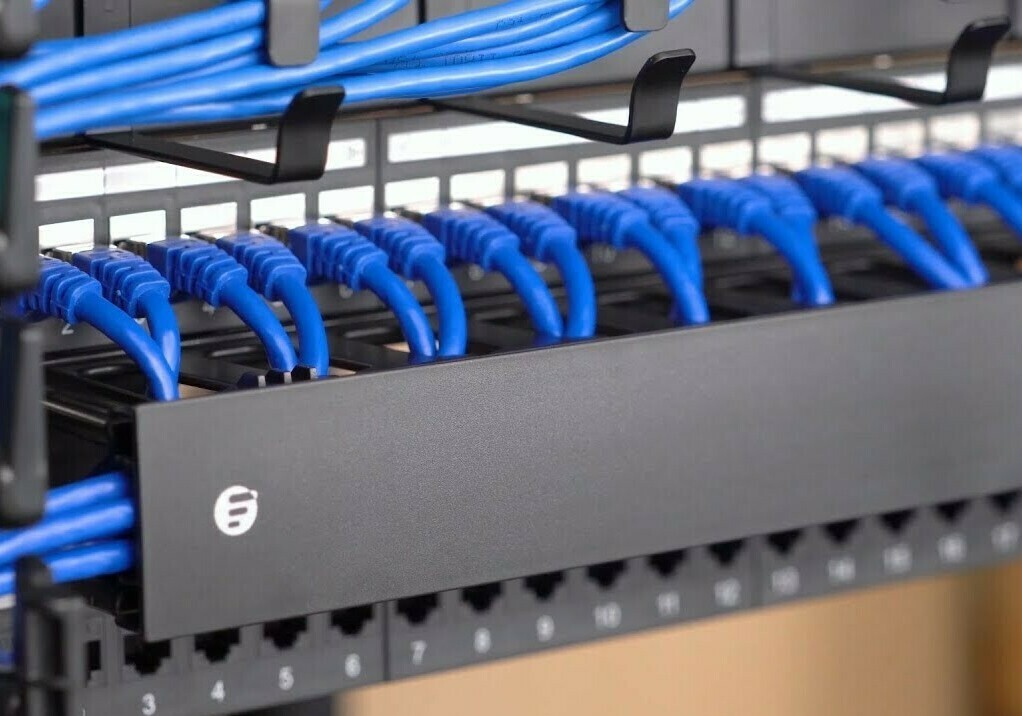

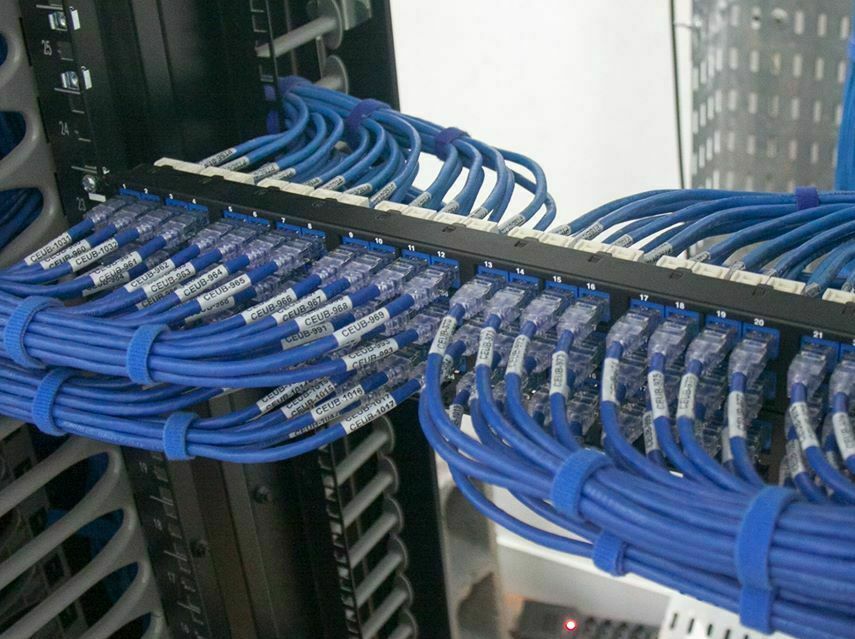

· Painéis de conexão (Patch Panels): permitem a organização e identificação dos circuitos de rede.
· TOMADAS e conectores: pontos de acesso distribuídos em locais estratégicos para conexão de dispositivos.
· Racks e armários: alojam e organizam equipamentos ativos e passivos da rede.
Tipos de Cabos Utilizados
· Cabo de par trançado (UTP/STP): amplamente utilizado em redes locais para transmissão de dados e voz.
· Cabo coaxial: utilizado em aplicações específicas, como sistemas de TV e vídeo.
· Fibra óptica: ideal para longas distâncias e altas velocidades, oferece maior imunidade a interferências eletromagnéticas.
Benefícios do Cabeamento Estruturado
A adoção de um sistema de cabeamento estruturado proporciona uma série de vantagens técnicas, operacionais e financeiras para os ambientes onde é implementado:
· Padronização: segue normas internacionais, facilitando manutenção, upgrade e integração de novas tecnologias.
· Organização: permite identificar rapidamente falhas e efetuar reparos com agilidade, evitando downtime.
· Escalabilidade: possibilita expansões futuras sem a necessidade de grandes obras ou substituição de toda a infraestrutura.
· Custo-benefício: reduz gastos a longo prazo com manutenção, reorganização dos ambientes e treinamento de equipes técnicas.
· Flexibilidade: atende a diferentes tipos de aplicações (dados, voz, vídeo, automação predial, segurança, entre outros).
· Alta performance: garante velocidades compatíveis com as necessidades atuais e futuras de transmissão de dados.
· Segurança: minimiza riscos de interferências e problemas de sinal por meio de cabos adequados e bem instalados.
Etapas dos Serviços de Cabeamento Estruturado
A implantação de um sistema de cabeamento estruturado envolve diversas fases essenciais para garantir a perfeita integração e funcionamento do ambiente de rede:
1. Levantamento e Projeto
O primeiro passo é a análise detalhada do local, levantamento das necessidades dos usuários, previsão de crescimento e identificação de restrições físicas. Com base nessas informações, é elaborado um projeto técnico contendo o layout dos pontos de rede, tipos de cabos, localização dos racks, salas de telecomunicações e caminhos de dutos.
2. Execução da Infraestrutura
Inclui a instalação de eletrocalhas, canaletas, shafts, dutos subterrâneos ou aparentes. Nessa etapa, são definidos os caminhos dos cabos, respeitando normas de distanciamento de linhas de energia e evitando fontes de interferência.
3. Instalação dos Cabos e Equipamentos
Os cabos são lançados, identificados e organizados conforme o projeto. Painéis de conexão, tomadas, racks e demais dispositivos são devidamente instalados. Todos os terminais são testados para garantir a qualidade das conexões.
4. Certificação e Testes
Após a instalação, são realizados testes de desempenho e certificação, utilizando equipamentos específicos (certificadores de rede). Esses testes comprovam que o sistema atende às normas estabelecidas e aos requisitos de velocidade e integridade de sinal.
5. Documentação
Toda a infraestrutura é registrada, incluindo mapas, identificação dos pontos, esquemas elétricos e laudos dos testes. Essa documentação é fundamental para futuras manutenções e auditorias.
6. Manutenção e Suporte
Uma vez instalado o cabeamento, é importante manter um programa de manutenção preventiva e corretiva, garantindo que a rede continue operando de forma eficiente, segura e com alta disponibilidade.
Normas e Certificações
O cabeamento estruturado é regido por padrões internacionais, que determinam critérios de desempenho, materiais, métodos de instalação e testes. Entre os principais, destacam-se:
· ANSI/TIA-568: padrão norte-americano que define os requisitos para cabeamento de telecomunicações em edifícios comerciais.
· ISO/IEC 11801: padrão internacional que abrange cabeamento genérico para clientes em diferentes países.
· NR-10: norma brasileira que trata da segurança em instalações elétricas.
· NR-35: aborda trabalho em altura, relevante em instalações complexas.
Serviços Oferecidos
Empresas especializadas em cabeamento estruturado oferecem um portfólio de serviços que atendem desde pequenas instalações residenciais até grandes data centers. Entre as principais atividades, destacam-se:
· Consultoria e projetos personalizados
· Implantação de redes locais (LAN) e de longa distância (WAN)
· Instalação de cabeamento metálico (Cat5e, Cat6, Cat6A, Cat7) e óptico
· Organização e identificação de racks e painéis
· Certificação de pontos de rede
· Instalação de sistemas de telefonia e CFTV
· Infraestrutura para Wi-Fi, automação predial e segurança eletrônica
· Manutenção preventiva e corretiva
· Treinamento de equipes de TI
Desafios e Tendências
O avanço tecnológico constante exige que o cabeamento estruturado acompanhe as demandas por maiores velocidades, capacidade e segurança. Entre os principais desafios, estão:
· Adaptação para redes 10Gbps, 40Gbps e 100Gbps
· Integração de Internet das Coisas (IoT), automação e dispositivos inteligentes
· Implementação de ambientes híbridos (cabeado e wireless)
· Gestão sustentável dos resíduos gerados em substituições e expansões de infraestrutura
· Atualização constante de normas e certificações
Além disso, tendências como a adoção de PoE (Power over Ethernet), uso de fibra óptica em ambientes residenciais, virtualização de redes e redes definidas por software (SDN) estão transformando as soluções de cabeamento estruturado, tornando-as ainda mais dinâmicas, eficientes e preparadas para o futuro.
Considerações Finais
Os serviços de cabeamento estruturado de redes representam o alicerce e a espinha dorsal da conectividade em ambientes modernos. Sua correta implementação é fundamental para que empresas e residências possam explorar todo o potencial das tecnologias disponíveis no mercado, com desempenho, organização, flexibilidade e segurança. Investir em cabeamento estruturado é investir no futuro e na eficiência das comunicações em um mundo cada vez mais digital e interligado.
